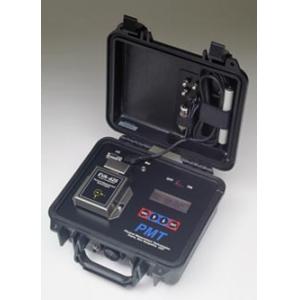

大记忆容量的闪存(U 盘)存储功能的新款电梯承运质量检测仪（EVA-625-FD）

- EVA-625-FD 采用超大的闪存（Flash Drive）U 盘存储功能，

- 可以提供海量的存储空间来满足大量电梯/扶梯的数据、声音以及相关数据的采集与储存。

- 同时还改善了数据传输的方法以及速度，只需要把闪存

- （U 盘）插入 PC USB 端口，然后直接取出数据即可，数据传输变的非常的方便快捷。

- 并且，最新的EVA 分析软件实现了与原有 EVA 数据的无缝对接。

-------------------------------------------------------------------------------------------------------------------------------------------------

EVA-625-FD 升级版特点：

- 存储空间不受限制
- 大批量采集/储存数据（400,000 秒储存量）
-  附送闪存 U 盘
- 数据传输方便快捷
- 不再需要 RS-232 数据线
- EVA 分析软件与原有 EVA 数据无缝对接
- 提升您的工作效率
- 增加您的收入，降低您的成本

电梯乘运质量、振动与噪音的世界级测量标准系统
EVA-625
电梯承运质量测验分析系统

绪论-------------------------------------------------------------------------------------------------------------- 2
电梯承运质量国际标准 (ISO)介绍
- 第一个电梯承运质量的标准
- 澳大利亚电梯承运质量标准
- 测量电梯承运质量的仪器必备特征
- 测量电梯承运质量的标准方法
- 电梯承运质量标准术语的定义与分析方法
- 结论
PMT EVA-625 产品介绍
- 产品用途
- 产品特性
- 产品规格、标准配置
EVA-625 附件介绍
- ETCH-01 测速模块
- E10G01 重力加速度模块
- IMD-1 扶梯安全性能指数测量模块
EVA-625 分析软件介绍
- 分析软件的特点
- 分析软件的功能
- 分析软件案例分析
EVA-625 售后服务介绍

随着国民经济发展,电梯将是日常生活不可缺少的交通工具,因此电梯的质量已是人们关注
的焦点.电梯开关、故障停梯、运行不正常等是生活在高层建筑中口头抱怨的话题，从抱怨、
申诉、直到要求仲裁事例逐渐增多。为此，除了必须提高电梯设计、制造与安装质量，对电梯
的验收、年检及日常检查是极为重要的工作。
在过去的几年里，电梯承运质量（通常被称为运行舒适感）的检测已经变成一项非常重
要的主题。现在对于新梯和改造电梯，电梯承运质量的内容通常构成技术说明的组成部分。由
于它强有力地体现了电、扶梯系统的设计、安装和服务质量水平，所以对于电、扶梯公司来说，
它同样是竞争的关键。然而，过去从未对承运质量进行特别的定义，仅停留在个人理解阶段。
后来的一些尝试，力求精辟地对其进行定义使其得以量化，但仅在一定程度上得到实现。最终
在澳大利亚形成了一个在测量装置、术语、方法和分析等方面得到更确切定义的标准。这个澳
大利亚标准被提交到ISO（国际标准化组织），并且构成了国际标准ISO18738（电梯—电梯
承运质量的检测）的基础。然而这些标准没有在承运质量方面试图确立什么是可接受的或什么
是不可接受的。从承运质量的角度来说，十年以前认为较好的，今天可能是无法接受的。现在
认为可接受的，几年后可能是完全无法接受的。因此，最重要的问题是确切地定义承运质量是
什么，它应如何进行测量，如何进行解释。
电梯承运质量国际标准 (ISO)介绍
第一个电梯承运质量标准
1984 年4 月亚伯拉罕伯爵发表了一篇涉及电梯承运质量的论文（性能标准：轿厢承运质
量，见《电梯世界》1984 年4 月版）。在论文中，亚伯拉罕先生推断：就电梯承运质量量化
而言，应在特定频率范围内测量振动，如1 至10Hz（就加速度测量而言），噪声应使用A 加
权档测量。对于振动程度来说，他同样精辟地阐述了：优良、可接受、不可接受的含义。同时，
他提出乘客对于加加速度（加速度的变化率）非常敏感。值得注意的是：亚伯拉罕先生依赖的
是条形图记录，而不是数字化的或经过处理的数据。
亚伯拉罕先生论文的影响有着重要意义并得到广泛传播，它同时具有正面的和负面的效
果。在承运质量测量方面，正面的内容包括先前假定的但未进行定义的几点。它们是：⒈振动
应在特定的频率范围内测量（1 至10Hz），⒉承运质量中的振动值应按峰-峰值测量，⒊振动
源可以通过频率进行确定，⒋讨论了承运质量测量方面的术语。负面的内容包括：⒈加加速

度是承运质量的参量，⒉人体对振动的响应没有特定的频率范围。
作为有关承运质量的参考规范，在世界范围内广泛地展现了亚伯拉罕先生论文的核心内
容。亚伯拉罕先生的论文开创了一个讨论有关承运质量检测问题的起点。过去，多数测振仪和
噪声仪使用者假设：检测结果可以直接用于承运质量。这个假设是：所测量振动程度的增大直
接影响到人对振动感知的增大。根据频率响应方面的叙述，在特定手段能够精确测量的整个频
率范围内，假设人感觉到完全相同的振动。亚伯拉罕先生对于测量带宽的叙述（1 至10Hz），
与上述假设大相径庭。遗憾的是，由于这一叙述，很快地被行业中的多数认定为：在整个1
至10Hz 频段，人的响应相同，小于1Hz 或大于10Hz 的振动频率感觉不到。从实际角度考
虑，完全衰减小于1Hz 或大于10 Hz 频率的过滤器是不可能的。同样，这个频带与早期和后
来版本ISO2631 标准有关人体对振动响应检测部分所说的频带没有关系。然而，这的确有助
于为赞同必须有一种检测承运质量标准方法之说奠定了基础。
亚伯拉罕的主要问题及行业有关承运质量的检测方法，明显的缺乏详细的术语定义和现场
检测方法定义。既然仪器的应用在于最大程度减弱人员的理解，明确规定要进行什么量的测量，
规定如何进行测量以及规定对运动和噪声数据进行评价的特定分析方法是很重要的。
澳大利亚电梯承运质量标准
1995 年澳大利亚电梯制造者协会（LMAA）成立了一个委员会，致力于解决电梯承运质
量检测标准匮乏的问题。后来，在澳大利亚标准化委员会下组建了一个分委员会(ME/4/12)
继续进行并完善由LMAA 开始的工作。这个委员会的成员和参会者包括来自澳大利亚、芬兰、
日本和美国电梯工业的成员，包括制造者、咨询专家、学者及仪器制造商。这个委员会的目标
是：
⒈对现有承运质量检测方面的技术和方法进行评估
⒉确定仪器和采用的分析方法的差异
⒊正式定义承运质量的度量标准和全部相关术语
⒋推进现场检测方法
⒌为制造者制定最低的仪器特性标准
涉及的最基本问题关系到仪器的特性和检测方法。人们认识到可以通过仪器进行承运质量
和性能的检测。同样得到委员会成员共识的是：对一台电梯振动与噪声水平的评价应该规定测
量方法，如通过仪器检测到振动与噪声水平的增大应与电梯乘客对振动和噪声感觉的增大相一
致，且应越来越接近。为了达到这点，应采用ISO2631、ISO8041 和IEC651 标准。ISO2631和

ISO8041 标准专注于人体对振动的响应。直接采用ISO8041 标准是实际的，因为它注重
于人体对振动响应检测仪器的必备条件，ISO2631 标准定义了人体对振动的响应。IEC651 标
准用来规定噪声的测量。
测量电梯承运质量的仪器必备特征
为满足前面述及的标准，仪器的必备特性包括：
⒈ 三轴同时测量
⒉ 带宽：0—80 赫兹
⒊ 衰减：12 分贝/每倍频程
⒋ 取样率：最少每秒取样256 个
⒌ 量程：250mg
⒍ 分辩率：1mg
⒎ 正交轴的灵敏度：≤3%
⒏ 仪器对地板施加的压力：≥60 kPa（大约为人脚的压力）
⒐ 噪声检测：IEC651Ⅱ型，A 加权，快档
⒑ 噪声检测范围：小于电梯最小噪声2 分贝—大于最大噪声5 分贝
⒒ 不使用数据压缩技术
具有上述最低特征要求的仪器允许用于以确定承运质量为目的的振动与噪声检测及电梯
系统性能特征的评价。行业的经验表明：电梯振动的频谱范围小于等于80Hz（对于大多数运
动来说，频谱范围小于20Hz）。旋转件如滚轮和绳轮的转动频率小于10Hz。齿轮啮合频率小
于30Hz。结构件如轿厢结构的共振频率通常小于60Hz。控制系统通常会产生小于35Hz 的
振动。
测量电梯承运质量的标准方法
对于承运质量的检测来说，如何确保结果的一致性是非常重要的。这个方法非常简单并
在标准中进行了充分的描述。遵守检测条件、仪器的放置和记录编码（上、下方向）规则是必
要的。检测的步骤是：
⒈ 把仪器放在轿厢中心，麦克风放在距轿厢地板1 至1.5 米上方，指向电梯门（见图3）
⒉ X 轴与轿厢导轨间构成的平面垂直（通常X 轴指向轿门），Z 轴是垂直方向，Y 轴与X 轴和
Z 轴垂直（通常指向两根轿厢导轨方向）

 ⒊ 最好一名操作人员在轿厢内操作（最多两人）
⒋ 从最低层站到最高层站记录全行程（关门之前开始记录，连续记录全行程，当门完全打开
后停止记录）
⒌ 从最高层站到最低层站记录全行程
（注意：以此种方式记录的噪声包括端站大厅噪声、门机噪声与电梯运行全行程噪声的叠加。）
图3
电梯承运质量标准术语的定义与分析方法
对所收集数据进行分析是一个非常棘手的过程。然而，委员会的一个重要目标是：力求由
一名操作者通过最少的解释就可以对检测数据进行评价。同样，可以根据分析确定的每一个参
量获得承运质量术语和性能参数。

EVA-625 规格以及标准配置
微处理器: 8XC52 系列
显示器: 4 行 ×20 列 液晶屏
键盘: 1 X 4 密封隔板
通信系统: Serial RS232, 57600 Baud
时钟: 集成电池支持的实时时钟
电池：12 V, 可充电式酸性石墨电池,
每30/小时一充
充电器: 110-220V 电压
传感器: 3 个加速计（X/Y/Z 轴向排列）、
1 个电容麦克风
交/直流转换器：13 位自校准
滤波器: 可选择软件80Hz or 160 Hz
取样率: 可选择软件 256 or 512 SPS/信道
反馈频率：0 to 80 / 0 to 160 Hz
反馈频率: 麦克风. A-加权快速反馈8K Hz
Type 25 True RMS 噪音级别测量
范围: 加速度 +1.5g to–1.5g
麦克风: 40 to 90db (A)
分辨率: 加速度 百万分之600 (g), (.0006g)
麦克风: 1 dB
数据存储: 超过4 信道700 秒
对PC 要求: Windows XP, Windows NT
包 装
包装箱: 建筑树脂,防水
尺寸: 273 长 X 247 宽 X 127 高 (mm)
10.7 长 X 9.7 宽 X 5.0 高 (inch)
重量: 4.3 Kg (9.5 lbs)
EVA-625 系统标准配置：
1 Each Accelerometer 加速计
1 Each Microphone 麦克风
1 Each AC Adapter 交流转换器
1 Each External Pendant Trigger Switch 外用悬吊式触发开关
1 Each Serial/ Accel Extension Cable (2 meter) 连续/加速扩充电缆（2 米）
1 Each Operation Manual 操作手册
1 Each EVA Vibration Analysis Tool Software EVA 振动分析软件

可选配件（OPTIONS）

E10G01 高位重力加速度测量模块

ETCH01——用在EVA-625 上的测速模块

IMD-1 Step/Skirt Performance index 扶梯梯级 / 扶栏安全性能指数的世界级测量标准
